GB/T31485-2015_动力电池挤压试验机
GB／T31484－2015《电动汽车用动力蓄电池循环寿命要求及试验方法》、GB／T31485－2015《电动汽车用动力蓄电池安全要求及试验方法》GB／T31486－2015《电动汽车用动力蓄电池电性能要求及试验方法》、GB／T31467．1－2015《电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程》、
GB／T31467．2－2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》、
GB／T31467．3－2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》。
GB 38031-2020《电动汽车用动力蓄电池安全要求》

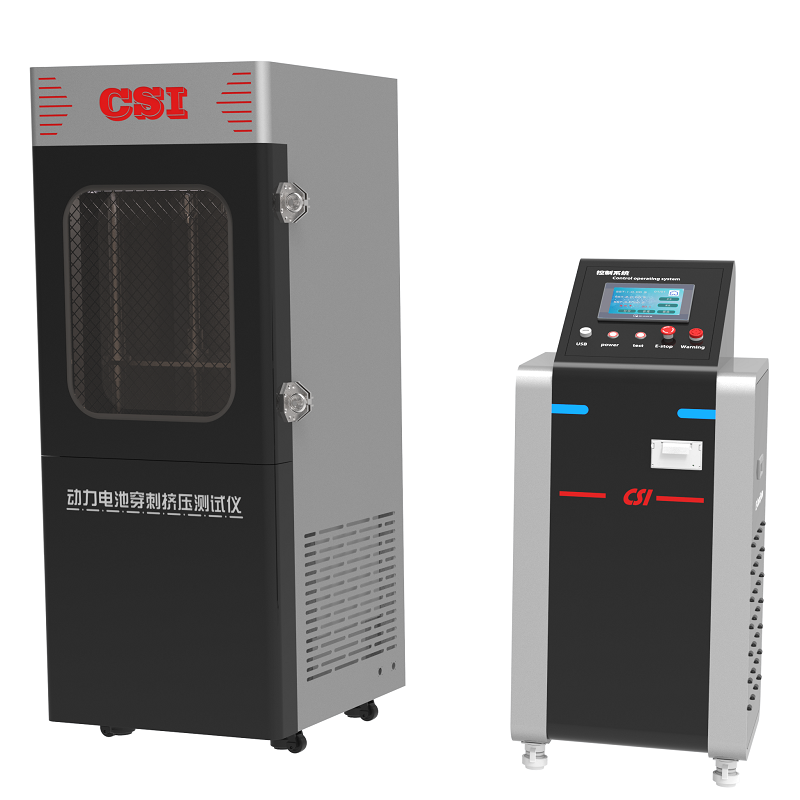

动力电池（伺服）挤压试验机
一、挤压试验按照如下步骤进行：
1.单体蓄电池安全性试验
单体蓄电池按6.1.3方法充电。
按下列条件进行试验：
——挤压方向：垂直于蓄电池极板方向施压（参考图1所示）
——挤压板形式：半径75mm的半圆柱体，半圆柱体的长度（L）大于被挤压电池的尺寸；
——挤压速度：（5±1）mm/s；
——挤压程度：电压达到0V或变形量达到30%或挤压力达到200kN后停止挤压。
二、主要技术参数
规 | 型号 | LT-D005 | CZ-JY-10T | CZ-JY-20T | CZ-JY-50T | |||
*压力 | 2T（吨） | 10T（吨） | 20T（吨） | 50T（吨） | ||||
样品尺寸 | W300×D300mm | W500×D500mm | W500×D500mm | W1000×D1000mm | ||||
外形尺寸 | 约W880×H1680×D730mm | 实际设计尺寸为准 | 实际设计尺寸为准 | 约W239×H168×D133cm | ||||
挤压方式 | 立式 | 立式/卧式 | 立式/卧式 | 卧式 | ||||
箱 | 结构 | 整体式＋电脑控制操作台 | ||||||
外箱材质 | 优质加厚冷轧钢板（灰色＋蓝色）烤漆 | |||||||
内箱材质 | 优质加厚不锈钢 | |||||||
观察窗 | 钢化玻璃观察窗（350×400mm双层防爆玻璃） | |||||||
LED照明 | ||||||||
排风装置 | 配置强制排风装置 | |||||||
泄压装置 | 配置自动泄压口 | |||||||
主 | 行程 | 0～30cm | 0～50cm | 0～50cm | 0～100cm | |||
随样品高度递增递减 | ||||||||
速度 | 1～10mm/S任意调节（可定制） | |||||||
测试范围 | 0.5%～100%全程不分档 | |||||||
力量精度误差 | ±0.5%实测值 | |||||||
力量分辨率 | ±1/500000 | |||||||
位移精度误差 | ±0.5%实测值 | |||||||
位移分辨率 | 0.01 | |||||||
单位转换 | Kgf、lbf、N、KN | |||||||
控 | 控制方式 | 伺服电机＋电脑控制 | ||||||
对比曲线 | 力值、位移、温度、电压、时间五合一曲线显示 | |||||||
数据 | 数据导出、上传 | |||||||
采 | / | 电压 | 温度 | |||||
测试范围 | 0～36V | 0～600℃ | ||||||
测试精度 | ±0.1%满量程 | ±1℃ | ||||||
数据采集频率 | ≥30次/秒 | ≥30次/秒 | ||||||
分辨率 | 0.1 | 0.1 | ||||||
测试夹具 | 配套专用挤压夹具2套 | |||||||
可移动，方便、简单、使用效率高 | ||||||||
标准配置 | 普通版：主机、电脑、电脑桌、挤压盘2套、专业控制软件 | |||||||
电源电压 | AC220V 50Hz、 AC380V 50HZ | |||||||
